Ondas Estacionarias: Cuerdas y Tubos Sonoros con Ejercicios Resueltos

¡Qué tal amigos! Hoy nos sumergiremos en el fascinante mundo de la física ondulatoria y la acústica musical: las ondas estacionarias. ¿Te has preguntado alguna vez por qué una guitarra acústica produce notas musicales afinadas, cómo funciona el aire vibrante en el interior de una flauta o un saxofón, o por qué ciertos edificios pueden entrar en resonancia destructiva con vientos o sismos? El secreto radica en un fenómeno extraordinario: cuando dos ondas viajeras idénticas se cruzan propagándose en sentidos opuestos, no viajan por el espacio sino que quedan "atrapadas", formando patrones estacionarios de puntos que nunca se mueven y puntos que vibran con máxima amplitud. En este artículo desglosaremos la física de las cuerdas tensas, tubos abiertos y cerrados, y 9 ejercicios resueltos paso a paso.

¿Qué es una Onda Estacionaria y cómo se origina?

A diferencia de una onda viajera convencional (que transporta energía y masa aparente propagándose indefinidamente por un medio), una onda estacionaria es el resultado de la interferencia constructiva y destructiva de dos ondas sinusoidales que poseen idéntica amplitud, frecuencia y longitud de onda, pero que viajan en sentidos opuestos (típicamente una onda incidente y su onda reflejada en los límites de frontera del sistema).

Condiciones de Frontera y Modos Normales de Oscilación

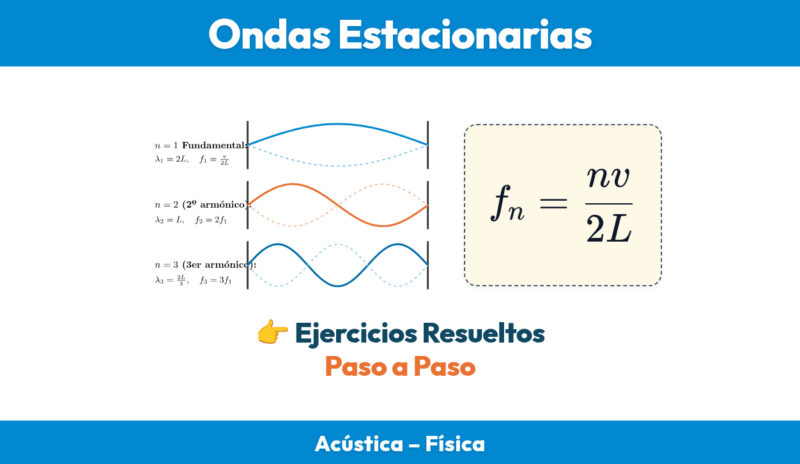

1. Cuerda fija en ambos extremos (Instrumentos de Cuerda)

Al estar atada rígidamente en sus extremos \( x = 0 \) y \( x = L \), la cuerda está obligada a presentar nodos en ambas fronteras. Esto impone una cuantización física: la longitud de la cuerda solo puede albergar un número entero de medias longitudes de onda:

\[ L = n \frac{\lambda_n}{2} \implies \lambda_n = \frac{2L}{n} \quad (n = 1, 2, 3, \dots) \]

2. Tubos Sonoros Abiertos en Ambos Extremos

En las bocas abiertas de un tubo acústico, el aire puede moverse libremente en contacto con la atmósfera exterior, por lo que siempre se forma un antinodo de desplazamiento en cada extremo abierto. La relación de frecuencias es análoga a la cuerda fija: produce todos los múltiplos armónicos enteros de la frecuencia fundamental:

3. Tubos Sonoros Cerrados en un Extremo

En el extremo cerrado del tubo, las moléculas de aire chocan contra una pared rígida impenetrable, forzando un nodo de desplazamiento. En cambio, en la boca abierta se forma un antinodo. Esta asimetría de condiciones de frontera provoca que la longitud \( L \) contenga un número impar de cuartos de longitud de onda (\( L = n \lambda / 4 \) con \( n = 1, 3, 5, \dots \)). ¡Los armónicos pares no existen en tubos cerrados!

4. Velocidad de Onda y Parámetros Mecánicos

La velocidad de propagación de una onda transversal en una cuerda tensa depende exclusivamente de las propiedades inerciales y elásticas del medio material:

⭐ Formulario de Acústica y Ondas Estacionarias

Guarda este formulario esencial para resolver cualquier examen de física ondulatoria:

Velocidad en Cuerda Tensa: \( T \) es la fuerza de tensión en Newtons (N) y \( \mu = m / L \) es la densidad lineal de masa en kilogramos por metro (kg/m).

Cuerda Fija y Tubo Abierto en Ambos Extremos: \( n \) es el número del armónico. Admite armónicos pares e impares sin excepción.

Tubo Cerrado en un Extremo: Genera únicamente armónicos impares. La frecuencia fundamental es la mitad que la de un tubo abierto de igual longitud.

Longitud de Onda y Espaciamiento Nodal: Distancia espacial directa entre nodos adyacentes en cualquier modo normal.

Ejercicios Resueltos Paso a Paso

Solución:

Datos:

• Longitud: \( L = 0.65\,\text{m} \)
• Masa: \( m = 3.25\,\text{g} = 0.00325\,\text{kg} \)
• Tensión mecánica: \( T = 130\,\text{N} \)

Fórmula:

\[ \mu = \frac{m}{L}, \quad v = \sqrt{\frac{T}{\mu}}, \quad f_1 = \frac{v}{2L} \]

Sustitución y Cálculo:

1. Densidad lineal de masa:

\[ \mu = \frac{0.00325\,\text{kg}}{0.65\,\text{m}} = 0.0050\,\text{kg/m} = 5.0 \times 10^{-3}\,\text{kg/m} \]

2. Velocidad de onda:

\[ v = \sqrt{\frac{130}{0.0050}} = \sqrt{26000} \approx 161.245\,\text{m/s} \]

3. Frecuencia fundamental (n = 1):

\[ f_1 = \frac{161.245}{2(0.65)} = \frac{161.245}{1.30} \approx 124.03\,\text{Hz} \]

Resultado:

La velocidad es 161.25 m/s y la frecuencia fundamental es 124.03 Hz.

Solución:

Datos:

• Frecuencia fundamental: \( f_1 = 124.03\,\text{Hz} \)
• Número de armónicos: \( n = 2, 3, 4 \)

Fórmula:

\[ f_n = n \cdot f_1 \]

Número de nodos: \( N = n + 1 \); Número de antinodos: \( A = n \).

Sustitución y Cálculo:

• Segundo armónico (n = 2):

\[ f_2 = 2 \times 124.03 = 248.06\,\text{Hz} \quad (3\text{ nodos, } 2\text{ antinodos}) \]

• Tercer armónico (n = 3):

\[ f_3 = 3 \times 124.03 = 372.09\,\text{Hz} \quad (4\text{ nodos, } 3\text{ antinodos}) \]

• Cuarto armónico (n = 4):

\[ f_4 = 4 \times 124.03 = 496.12\,\text{Hz} \quad (5\text{ nodos, } 4\text{ antinodos}) \]

Resultado:

Las frecuencias son 248.06 Hz, 372.09 Hz y 496.12 Hz respectivamente.

Solución:

Datos:

• Longitud: \( L = 0.85\,\text{m} \)
• Velocidad del sonido: \( v = 343\,\text{m/s} \)
• Tipo: Tubo abierto (ambos extremos antinodos)

Fórmula:

\[ f_n = \frac{n v}{2L} \]

Sustitución y Cálculo:

Fundamental (n = 1):

\[ f_1 = \frac{1 \times 343}{2(0.85)} = \frac{343}{1.70} \approx 201.76\,\text{Hz} \]

Tercer armónico (n = 3):

\[ f_3 = \frac{3 \times 343}{2(0.85)} = 3 \times 201.76 = 605.29\,\text{Hz} \]

Resultado:

La frecuencia fundamental es 201.76 Hz y el tercer armónico es 605.29 Hz.

Solución:

Datos:

• Longitud: \( L = 0.25\,\text{m} \)
• Velocidad acústica: \( v = 340\,\text{m/s} \)
• Tipo: Tubo cerrado (nodo en fondo, antinodo en boca)

Fórmula:

\[ f_n = \frac{n v}{4L} \quad (n = 1, 3, 5, \dots) \]

Sustitución y Cálculo:

Frecuencia fundamental (n = 1):

\[ f_1 = \frac{1 \times 340}{4(0.25)} = \frac{340}{1.00} = 340.0\,\text{Hz} \]

El siguiente armónico posible es estrictamente n = 3 (no existe armónico n = 2):

\[ f_3 = 3 \times f_1 = 3 \times 340 = 1020.0\,\text{Hz} \]

Resultado:

Fundamental: 340 Hz; siguiente armónico permitido (tercero): 1020 Hz.

Solución:

Datos:

• Frecuencia: \( f = 500\,\text{Hz} \)
• Velocidad: \( v = 300\,\text{m/s} \)

Fórmula:

\[ \lambda = \frac{v}{f}, \quad d_{\text{nodo-nodo}} = \frac{\lambda}{2} \]

Sustitución y Cálculo:

\[ \lambda = \frac{300}{500} = 0.60\,\text{m} \]

\[ d_{\text{nodo-nodo}} = \frac{0.60\,\text{m}}{2} = 0.30\,\text{m} = 30\,\text{cm} \]

Resultado:

La separación física entre dos nodos consecutivos es de 30 cm.

Solución:

Datos:

• Frecuencia inicial: \( f_1 = 440\,\text{Hz} \), Tensión inicial: \( T_1 = 65\,\text{N} \)
• Frecuencia final deseada: \( f_2 = 550\,\text{Hz} \)

Fórmula:

Dado que \( f \propto v \propto \sqrt{T} \):

\[ \frac{f_2}{f_1} = \sqrt{\frac{T_2}{T_1}} \implies T_2 = T_1 \left( \frac{f_2}{f_1} \right)^2 \]

Sustitución y Cálculo:

\[ T_2 = 65 \times \left( \frac{550}{440} \right)^2 = 65 \times (1.25)^2 = 65 \times 1.5625 \approx 101.56\,\text{N} \]

Resultado:

Se debe ajustar la tensión de la clavija a 101.56 N.

Solución:

Datos:

• Frecuencia: \( f_1 = 261.63\,\text{Hz} \)
• Velocidad: \( v = 344\,\text{m/s} \)
• Tipo: Tubo cerrado (\( f_1 = v / 4L \))

Fórmula y Despeje:

\[ L = \frac{v}{4 f_1} \]

Sustitución:

\[ L = \frac{344}{4 \times 261.63} = \frac{344}{1046.52} \approx 0.3287\,\text{m} = 32.87\,\text{cm} \]

Resultado:

El tubo debe tener una longitud de 32.87 cm.

Solución:

Datos:

• Longitud: \( L = 2.0\,\text{m} \), masa cuerda: \( m_c = 0.010\,\text{kg} \)
• Masa suspendida: \( M = 5.0\,\text{kg} \), gravedad: \( g = 9.8\,\text{m/s}^2 \)
• Tensión de la cuerda: \( T = M g = 5.0 \times 9.8 = 49.0\,\text{N} \)

Fórmula:

\[ \mu = \frac{0.010}{2.0} = 0.005\,\text{kg/m}, \quad v = \sqrt{\frac{49.0}{0.005}} = \sqrt{9800} \approx 98.995\,\text{m/s} \]

Sustitución:

\[ f_3 = \frac{3 \times v}{2L} = \frac{3 \times 98.995}{2(2.0)} = \frac{296.985}{4.0} \approx 74.25\,\text{Hz} \]

Resultado:

La velocidad es 98.99 m/s y el 3er armónico vibra a 74.25 Hz.

Solución:

Datos:

• Longitud común: \( L = 1.0\,\text{m} \), velocidad: \( v \)

Fórmula:

\[ f_{1, \text{abierto}} = \frac{v}{2L}, \quad f_{1, \text{cerrado}} = \frac{v}{4L} \]

Sustitución y Relación:

\[ \frac{f_{1, \text{abierto}}}{f_{1, \text{cerrado}}} = \frac{v / (2L)}{v / (4L)} = \frac{4L}{2L} = 2 \]

Resultado:

El tubo abierto genera una frecuencia fundamental exactamente el doble (una octava más aguda) que el tubo cerrado de la misma longitud.

Problemas Prácticos de Autoevaluación

Preguntas Frecuentes sobre Ondas Estacionarias

1. ¿Por qué una onda estacionaria no transporta energía a lo largo del medio?
Porque la energía se encuentra confinada entre los nodos. Dos ondas iguales viajan con igual energía en sentidos opuestos; por lo tanto, el flujo neto de potencia promedio a través de cualquier nodo inmóvil es idénticamente cero.

2. ¿Por qué los instrumentos de viento madera suenan tan distintos entre sí?
La geometría del tubo determina su serie de armónicos. Una flauta (tubo abierto) produce todos los armónicos (pares e impares), dándole un timbre brillante. Un clarinete (tubo predominantemente cerrado en la boquilla) enfatiza armónicos impares, otorgándole un timbre cálido y característico.

3. ¿Qué ocurre en los nodos de una placa metálica en vibración?
En una placa de Chladni vibrante, las partículas de arena rebotan lejos de las zonas con movimiento (antinodos) y terminan reposando inmóviles en las líneas nodales donde la aceleración es nula.
