Lentes Delgadas: Ecuación de Gauss, Formación de Imágenes y Trazado de Rayos

¡Qué tal amigos! El día de hoy nos adentraremos en una de las ramas más fascinantes y visuales de la física clásica: la óptica geométrica y el estudio de las lentes delgadas. ¿Te has preguntado cómo funciona la cámara de tu teléfono móvil, por qué un par de anteojos puede devolverle la vista nítida a una persona con miopía o hipermetropía, o cómo los telescopios nos permiten contemplar galaxias lejanas? Todos estos instrumentos ópticos se basan en un mismo principio físico: la refracción de la luz al atravesar superficies curvas transparentes. En esta guía completa desmenuzaremos la física de las lentes convergentes y divergentes, el trazado de los tres rayos principales, la convención de signos de Descartes y 9 ejercicios resueltos paso a paso para que domines este tema en tus exámenes.

¿Qué es una Lente Delgada y cómo clasificarla?

Una lente es un medio transparente limitado por dos superficies refractoras, de las cuales al menos una es curva (usualmente esférica). Decimos que una lente es delgada cuando su grosor central es sumamente pequeño en comparación con los radios de curvatura de sus caras y con las distancias al objeto y a la imagen. Esta aproximación simplifica enormemente los cálculos matemáticos porque nos permite considerar que la desviación de la luz ocurre en un único plano vertical imaginario: el plano principal de la lente.

Lentes Convergentes (Positivas)

Las lentes convergentes son más gruesas en su centro que en sus bordes. Cuando un haz de rayos paralelos al eje óptico incide sobre ellas, la refracción dobla los rayos haciéndolos coincidir en un punto focal real al otro lado de la lente. Su distancia focal es por convención positiva (f > 0). Son la base de las lupas, los microscopios, los objetivos fotográficos y la corrección de la hipermetropía.

Lentes Divergentes (Negativas)

Las lentes divergentes son más delgadas en el centro y más gruesas en los bordes (bicóncavas, plano-cóncavas o meniscos divergentes). Al incidir un haz de luz paralelo, los rayos se separan abriéndose hacia afuera; al prolongar hacia atrás estos rayos refractados, sus extensiones coinciden en un foco virtual ubicado en el mismo lado de donde proviene la luz. Su distancia focal es por convención negativa (f < 0). Se utilizan en visores de puertas, anteojos para corregir la miopía y en sistemas teleobjetivo.

El Método de Trazado de Rayos Principales

Para determinar la posición, tamaño y naturaleza de una imagen formada por una lente, no necesitamos dibujar los infinitos rayos que emite cada punto del objeto. Basta con trazar al menos dos de los tres rayos principales que parten de la cúspide del objeto:

• Rayo 1 (Paralelo): Viaja paralelo al eje óptico y, tras atravesar la lente, se refracta pasando por el foco imagen (\( F' \)). En lentes divergentes, se refracta de modo que su prolongación pasa por el foco del mismo lado del objeto.
• Rayo 2 (Central u Óptico): Pasa por el centro óptico de la lente y continúa su trayectoria en línea recta sin sufrir desviación angular apreciable.
• Rayo 3 (Focal): Pasa por el foco anterior (\( F \)) y, tras refractarse en la lente, emerge paralelo al eje óptico.

A continuación exploramos los casos geométricos fundamentales con diagramas vectoriales de alta precisión:

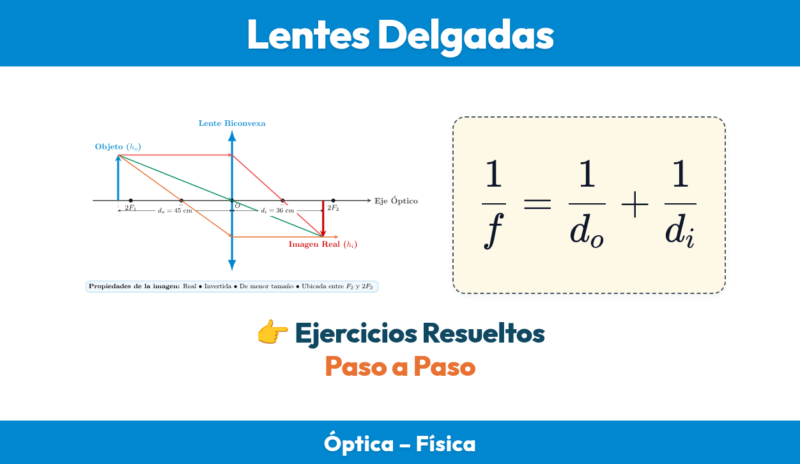

Cuando el objeto se coloca a una distancia mayor a dos veces la distancia focal (\( d_o > 2f \)), los rayos convergen entre \( F' \) y \( 2F' \), produciendo una imagen real e invertida que es más pequeña que el objeto original. Este es el principio de funcionamiento de una cámara fotográfica convencional.

Al situar el objeto exactamente en el punto doble focal (\( d_o = 2f \)), la imagen se forma en la posición simétrica \( d_i = 2f \). Su aumento lateral es exactamente \( M = -1 \), lo que significa que su altura es idéntica a la del objeto pero orientada hacia abajo.

Si acercamos el objeto al intervalo entre \( f \) y \( 2f \), la imagen se aleja más allá de \( 2F' \) y experimenta una notable amplificación (\( |M| > 1 \)). Este es el principio de los proyectores de cine y diapositivas, donde una película pequeña se proyecta a gran escala sobre una pantalla distante.

El caso de la lupa ocurre cuando el objeto se encuentra más cerca de la lente que su distancia focal (\( d_o < f \)). Los rayos que emergen de la lente divergen y nunca se cruzan en el espacio real; sin embargo, el ojo humano percibe que provienen de una intersección virtual situada detrás del objeto. La imagen resultante es virtual, derecha y aumentada.

A diferencia de las convergentes, una lente divergente siempre forma el mismo tipo de imagen independientemente de dónde se coloque el objeto: una imagen virtual, derecha y reducida ubicada entre la lente y el foco virtual.

⭐ Formulario de Lentes Delgadas y Óptica Geométrica

Aquí tienes el compendio de fórmulas fundamentales y convenciones de signos que necesitas dominar para resolver cualquier examen de óptica:

Donde:

• f = Distancia focal de la lente. Positiva (\( + \)) para convergentes, negativa (\( - \)) para divergentes.
• d_o = Distancia del objeto a la lente. Siempre positiva (\( + \)) para objetos reales.
• d_i = Distancia de la imagen a la lente. Positiva (\( + \)) para imágenes reales (lado opuesto), negativa (\( - \)) para imágenes virtuales (mismo lado).

Donde:

• M = Aumento lateral (magnificación). Si \( M > 0 \) la imagen es derecha; si \( M < 0 \) está invertida.
• h_o = Altura del objeto.
• h_i = Altura de la imagen. Positiva si es derecha, negativa si es invertida.

Donde:

• P = Potencia óptica expresada en Dioptrías (D) o \( \text{m}^{-1} \). La distancia focal \( f \) debe convertirse rigurosamente a metros.
• Para dos lentes delgadas en contacto: \[ P_{\text{eq}} = P_1 + P_2 \implies \frac{1}{f_{\text{eq}}} = \frac{1}{f_1} + \frac{1}{f_2} \]

Donde:

• n = Índice de refracción del material de la lente relativo al medio circundante (para vidrio en aire, \( n \approx 1.5 \)).
• R₁, R₂ = Radios de curvatura de las superficies anterior y posterior con su respectivo signo (positivo si el centro de curvatura está detrás de la superficie).

Ejercicios Resueltos Paso a Paso

Solución:

Identificamos los datos del problema:

• Altura del objeto: \( h_o = 4.0\,\text{cm} \)
• Distancia del objeto: \( d_o = 30.0\,\text{cm} \)
• Distancia focal: \( f = +10.0\,\text{cm} \) (positiva por ser convergente)
• Distancia de la imagen: \( d_i = ? \)

Aplicamos la ecuación fundamental de las lentes delgadas (Gauss / Descartes):

\[ \frac{1}{f} = \frac{1}{d_o} + \frac{1}{d_i} \]

Despejamos el término \( \frac{1}{d_i} \):

\[ \frac{1}{d_i} = \frac{1}{f} - \frac{1}{d_o} = \frac{d_o - f}{f \cdot d_o} \implies d_i = \frac{f \cdot d_o}{d_o - f} \]

Sustituimos los valores numéricos:

\[ d_i = \frac{(10.0)(30.0)}{30.0 - 10.0} = \frac{300}{20} = +15.0\,\text{cm} \]

Respuesta: La imagen se forma a 15.0 cm detrás de la lente. Dado que \( d_i > 0 \), se trata de una imagen real que puede proyectarse sobre una pantalla física.

Solución:

Utilizamos la fórmula del aumento lateral:

\[ M = -\frac{d_i}{d_o} \]

Sustituimos las distancias conocidas:

\[ M = -\frac{15.0\,\text{cm}}{30.0\,\text{cm}} = -0.5 \]

Calculamos la altura de la imagen \( h_i \) mediante \( M = \frac{h_i}{h_o} \):

\[ h_i = M \cdot h_o = (-0.5) \cdot (4.0\,\text{cm}) = -2.0\,\text{cm} \]

Respuesta: El aumento lateral es -0.5, lo que indica que la imagen mide 2.0 cm de altura y está invertida (signo negativo) respecto al objeto original, reducida a la mitad de su tamaño.

Solución:

Identificamos que el objeto está dentro de la distancia focal (\( d_o < f \)):

• \( d_o = 6.0\,\text{cm} \)
• \( f = +10.0\,\text{cm} \)

Despejamos y calculamos \( d_i \):

\[ d_i = \frac{f \cdot d_o}{d_o - f} = \frac{(10.0)(6.0)}{6.0 - 10.0} = \frac{60.0}{-4.0} = -15.0\,\text{cm} \]

Calculamos el aumento lateral:

\[ M = -\frac{d_i}{d_o} = -\frac{-15.0}{6.0} = +2.5 \]

Respuesta: La imagen se localiza a -15.0 cm (del mismo lado que el sello postal). El signo negativo certifica que es una imagen virtual, mientras que \( M = +2.5 \) indica que se observa derecha y aumentada 2.5 veces.

Solución:

Para una lente divergente, la distancia focal es estrictamente negativa:

• \( f = -12\,\text{cm} \)
• \( d_o = +24\,\text{cm} \)
• \( h_o = 12\,\text{cm} \)

Calculamos la posición de la imagen:

\[ d_i = \frac{f \cdot d_o}{d_o - f} = \frac{(-12)(24)}{24 - (-12)} = \frac{-288}{36} = -8.0\,\text{cm} \]

Determinamos el aumento lateral y la altura:

\[ M = -\frac{-8.0}{24} = +\frac{1}{3} \approx +0.333 \]

\[ h_i = M \cdot h_o = (+0.333)(12\,\text{cm}) = +4.0\,\text{cm} \]

Respuesta: La imagen se localiza a -8.0 cm frente a la lente. Es virtual, derecha y de menor tamaño (4.0 cm de altura, reducida a un tercio).

Solución:

1. Convertimos la distancia focal al Sistema Internacional (metros):

\[ f = -25\,\text{cm} = -0.25\,\text{m} \]

2. Aplicamos la fórmula de potencia dióptrica:

\[ P = \frac{1}{f\,(\text{m})} = \frac{1}{-0.25\,\text{m}} = -4.0\,\text{D} \]

Respuesta: La graduación prescrita es de -4.00 Dioptrías. El signo negativo confirma que se trata de una lente divergente cóncava para compensar el exceso de convergencia del ojo miope.

Solución:

Por la convención de signos del fabricante, la primera superficie es convexa hacia la luz incidente (\( R_1 = +R \)) y la segunda es cóncava hacia el interior (\( R_2 = -R \)):

\[ \frac{1}{R_1} - \frac{1}{R_2} = \frac{1}{R} - \left(-\frac{1}{R}\right) = \frac{2}{R} \]

Sustituimos en la ecuación del fabricante con \( f = 20\,\text{cm} \) y \( n = 1.50 \):

\[ \frac{1}{f} = (n - 1) \left( \frac{2}{R} \right) \implies \frac{1}{20} = (1.50 - 1) \left( \frac{2}{R} \right) = 0.50 \cdot \frac{2}{R} = \frac{1}{R} \]

Igualando términos:

\[ R = 20\,\text{cm} \]

Respuesta: Ambas caras deben pulirse con un radio de curvatura esférico de 20.0 cm (\( R_1 = +20\,\text{cm} \), \( R_2 = -20\,\text{cm} \)).

Solución:

Datos en centímetros:

• \( f = +15\,\text{cm} \)
• \( d_i = 6.0\,\text{m} = 600\,\text{cm} \)
• \( h_o = 3.5\,\text{cm} \)

Despejamos la distancia objeto \( d_o \) de la ecuación de Gauss:

\[ \frac{1}{d_o} = \frac{1}{f} - \frac{1}{d_i} = \frac{1}{15} - \frac{1}{600} = \frac{40 - 1}{600} = \frac{39}{600} \implies d_o = \frac{600}{39} \approx 15.385\,\text{cm} \]

Calculamos la magnificación de la imagen:

\[ |M| = \frac{d_i}{d_o} = \frac{600}{15.385} = 39.0 \]

Ancho en pantalla:

\[ h_i = |M| \cdot h_o = 39.0 \times 3.5\,\text{cm} = 136.5\,\text{cm} = 1.365\,\text{m} \]

Respuesta: La película debe ubicarse a 15.38 cm de la lente (ligeramente más allá del foco) y producirá una imagen de 1.37 metros de ancho.

Solución:

Estrategia: La imagen formada por la primera lente actúa como objeto para la segunda lente.

1. Primera lente (\( f_1 = 12\,\text{cm}, d_{o1} = 20\,\text{cm} \)):

\[ d_{i1} = \frac{f_1 \cdot d_{o1}}{d_{o1} - f_1} = \frac{(12)(20)}{20 - 12} = \frac{240}{8} = +30\,\text{cm} \]

2. Objeto para la segunda lente:

Como las lentes distan \( L = 40\,\text{cm} \) entre sí y la primera imagen se formó a 30 cm a la derecha de la primera lente, la distancia hacia la segunda lente es:

\[ d_{o2} = L - d_{i1} = 40\,\text{cm} - 30\,\text{cm} = +10\,\text{cm} \]

3. Segunda lente (\( f_2 = 18\,\text{cm}, d_{o2} = 10\,\text{cm} \)):

\[ d_{i2} = \frac{f_2 \cdot d_{o2}}{d_{o2} - f_2} = \frac{(18)(10)}{10 - 18} = \frac{180}{-8} = -22.5\,\text{cm} \]

Respuesta: La imagen final se forma a 22.5 cm a la izquierda de la segunda lente. El signo negativo indica que es una imagen virtual generada por el conjunto óptico.

Solución:

1. Calculamos la potencia de la segunda lente en dioptrías:

\[ f_2 = -50\,\text{cm} = -0.50\,\text{m} \implies P_2 = \frac{1}{-0.50} = -2.0\,\text{D} \]

2. Sumamos las potencias para lentes en contacto:

\[ P_{\text{eq}} = P_1 + P_2 = +5.0\,\text{D} + (-2.0\,\text{D}) = +3.0\,\text{D} \]

3. Calculamos la distancia focal equivalente:

\[ f_{\text{eq}} = \frac{1}{P_{\text{eq}}} = \frac{1}{+3.0\,\text{D}} = +0.333\,\text{m} = +33.3\,\text{cm} \]

Respuesta: El conjunto se comporta como una única lente convergente de +3.00 Dioptrías con una distancia focal resultante de +33.3 cm.

Problemas Prácticos de Autoevaluación

Preguntas Frecuentes sobre Lentes Delgadas

1. ¿Cuál es la diferencia fundamental entre una imagen real y una imagen virtual?
Una imagen real se forma por la intersección física real de los rayos refractados; por lo tanto, puede proyectarse sobre una superficie o pantalla (como en el cine o en el sensor de una cámara). Una imagen virtual se forma donde divergen los rayos y solo se interceptan sus prolongaciones matemáticas hacia atrás; no puede proyectarse en una pantalla pero es visible directamente con el ojo humano (como en un espejo o en una lupa).

2. ¿Por qué las lentes divergentes nunca pueden formar imágenes reales de objetos reales?
Porque por su propia geometría física, una lente divergente refracta los rayos separándolos del eje óptico. Como los rayos se abren continuamente hacia el infinito, jamás podrán cruzarse en el espacio real situado detrás de la lente; su única intersección posible ocurre prolongando las líneas hacia atrás, produciendo invariablemente una imagen virtual, derecha y más pequeña.

3. ¿Qué es una dioptría y por qué se usa en lugar de la distancia focal en optometría?
La dioptría es la unidad de potencia óptica (\( 1\,\text{D} = 1\,\text{m}^{-1} \)). Se prefiere en medicina y óptica oftálmica porque las potencias de lentes delgadas en contacto se suman linealmente de manera directa (\( P_{\text{total}} = P_1 + P_2 \)), evitando tener que sumar fracciones de distancias focales (\( 1/f = 1/f_1 + 1/f_2 \)) cada vez que se combinan lentes correctoras.
