Ley de Snell y Refracción de la Luz: Fórmulas y Ejercicios Resueltos

¡Qué tal amigos! El día de hoy vamos a platicar sobre uno de los fenómenos ópticos más fascinantes y cotidianos de la física: la refracción de la luz y la famosa Ley de Snell. ¿Alguna vez te has preguntado por qué un popote parece doblarse o romperse cuando lo metes en un vaso con agua? ¿O cómo viaja el internet a la velocidad de la luz a través de cables de fibra óptica en el fondo del océano? Todo esto responde a las mismas reglas geométricas y electromagnéticas que descubrió Willebrord Snellius en el siglo XVII. En este tutorial vamos a desmenuzar las fórmulas, el significado físico del índice de refracción y el concepto clave de ángulo crítico con explicaciones claras y ejercicios prácticos de menor a mayor dificultad.

¿Qué es la Refracción de la Luz y cómo funciona la Ley de Snell?

Cuando un rayo de luz viaja por un medio material homogéneo e isotrópico (como el aire o el vacío), se propaga en línea recta a una velocidad constante. Sin embargo, en el instante en que ese rayo de luz cruza la frontera e ingresa a otro medio material distinto (por ejemplo, del aire al agua o del aire al vidrio), dos cosas cambian de inmediato: su velocidad de propagación y su dirección. A este cambio de dirección debido al cambio de velocidad se le conoce como refracción.

El Índice de Refracción (n)

La velocidad de la luz en el vacío es una constante universal, denotada por c (aproximadamente 3 × 10⁸ m/s). En cualquier otro medio material, la luz interactúa con los electrones de los átomos, lo que ocasiona que su velocidad efectiva sea menor. Para cuantificar qué tan lento viaja la luz en un medio, definimos el índice de refracción absoluto:

Dado que la velocidad de la luz en el vacío siempre es mayor o igual que en la materia, el índice de refracción n es una cantidad adimensional y siempre es mayor o igual a 1 (para el vacío n = 1 exacto, y para el aire n ≈ 1.00029, que en la práctica redondeamos a 1.00).

Comportamiento Angular: Acercamiento o Alejamiento de la Normal

Un aspecto esencial que debes recordar para no equivocarte en tus exámenes es el comportamiento del rayo respecto a la recta normal (la línea imaginaria perpendicular a la superficie de separación):

• De menor a mayor índice (n₁ < n₂): La luz se frena al entrar al nuevo medio y el rayo refractado se acerca a la normal (θ₂ < θ₁). Por ejemplo, de aire a vidrio.
• De mayor a menor índice (n₁ > n₂): La luz se acelera y el rayo refractado se aleja de la normal (θ₂ > θ₁). Por ejemplo, de agua a aire.

Ángulo Crítico y Reflexión Interna Total

Cuando un rayo viaja de un medio más denso ópticamente a uno menos denso (n₁ > n₂), al incrementar el ángulo de incidencia llega un momento en que el ángulo de refracción alcanza exactamente 90°. A ese valor especial del ángulo de incidencia se le llama ángulo crítico (θc). Si el ángulo de incidencia supera el ángulo crítico, la luz no puede escapar al segundo medio y se refleja completamente hacia el interior del primer medio. Esta es la base de la tecnología moderna de fibra óptica y del brillo deslumbrante de los diamantes.

⭐ Formulario de Ley de Snell y Refracción de la Luz (Índice de Refracción y Ángulo Crítico)

Aquí tienes el compendio de fórmulas que necesitas tener a la mano para resolver cualquier problema de óptica geométrica relacionado con la refracción:

Donde:

• n = Índice de refracción absoluto del medio (adimensional).
• c = Velocidad de la luz en el vacío (≈ 3 × 10⁸ m/s o 300,000 km/s).
• v = Velocidad de la luz en el medio material (m/s o km/s).

Donde:

• n₁ = Índice de refracción del medio incidente.
• θ₁ = Ángulo de incidencia (medido respecto a la normal).
• n₂ = Índice de refracción del medio refractado.
• θ₂ = Ángulo de refracción (medido respecto a la normal).

Donde:

• v₁, v₂ = Velocidades de la luz en los medios 1 y 2.
• λ₁, λ₂ = Longitudes de onda en los medios 1 y 2 (la frecuencia f permanece constante).

Donde:

• θc = Ángulo crítico o ángulo límite.
• n₁ = Índice del medio de procedencia (más denso ópticamente).
• n₂ = Índice del segundo medio (menos denso ópticamente).

Ejercicios Resueltos Paso a Paso

Solución:

Para resolver este problema, aplicamos la definición del índice de refracción:

\[ n = \frac{c}{v} \]

Despejamos la velocidad en el medio (v):

\[ v = \frac{c}{n} \]

Sustituimos los datos numéricos conocidos:

\[ v = \frac{3 \times 10^8 \text{ m/s}}{1.333} \approx 2.25 \times 10^8 \text{ m/s} \]

Respuesta: La velocidad de la luz en el agua es aproximadamente de 2.25 × 10⁸ m/s (225,000 km/s), lo que representa una reducción de cerca del 25% respecto a su velocidad en el vacío.

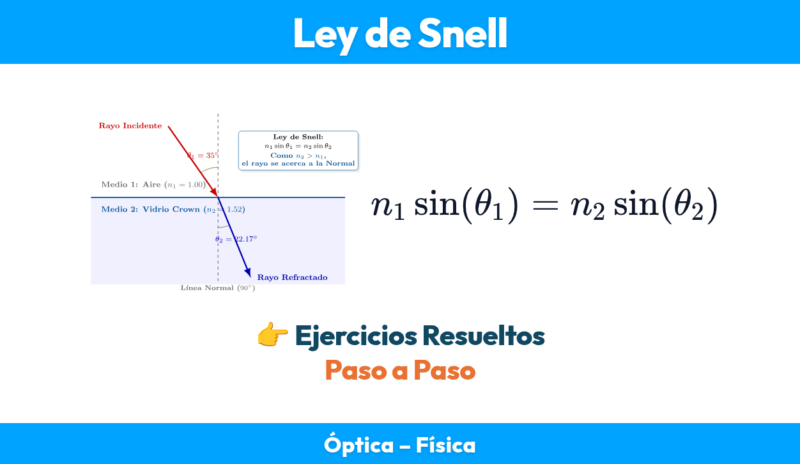

Solución:

Recopilamos nuestros datos:

• n₁ = 1.00
• θ₁ = 35°
• n₂ = 1.52
• θ₂ = ?

Escribimos la Ley de Snell:

\[ n_1 \sin(\theta_1) = n_2 \sin(\theta_2) \]

Despejamos el término sen(θ₂):

\[ \sin(\theta_2) = \frac{n_1 \sin(\theta_1)}{n_2} \]

Calculamos el seno del ángulo de incidencia:

\[ \sin(35^\circ) \approx 0.5736 \]

Sustituimos en la ecuación despejada:

\[ \sin(\theta_2) = \frac{1.00 \times 0.5736}{1.52} \approx 0.3774 \]

Aplicamos la función inversa arcoseno:

\[ \theta_2 = \arcsin(0.3774) \approx 22.17^\circ \]

Respuesta: El ángulo de refracción es de 22.17°. Observa que como n₂ > n₁, el rayo se desvió acercándose a la recta normal (de 35° bajó a 22.17°).

Solución:

1. Determinamos el índice de refracción n₂ despejando de la Ley de Snell:

\[ n_2 = \frac{n_1 \sin(\theta_1)}{\sin(\theta_2)} \]

Sustituyendo los valores con n₁ = 1.00:

\[ n_2 = \frac{1.00 \times \sin(50^\circ)}{\sin(31.5^\circ)} = \frac{0.7660}{0.5225} \approx 1.466 \]

2. Ahora calculamos la velocidad de la luz en dicho líquido:

\[ v = \frac{c}{n_2} = \frac{3 \times 10^8 \text{ m/s}}{1.466} \approx 2.046 \times 10^8 \text{ m/s} \]

Respuesta: El índice de refracción del líquido es de 1.466 (muy cercano al del tetracloruro de carbono o glicerina diluida) y la velocidad de la luz dentro de él es de 2.046 × 10⁸ m/s.

Solución:

El ángulo crítico solo se produce cuando la luz viaja de un medio más denso hacia uno menos denso (n₁ > n₂). La condición matemática viene dada por:

\[ \sin(\theta_c) = \frac{n_2}{n_1} \]

Sustituimos los índices respectivos:

\[ \sin(\theta_c) = \frac{1.00}{1.66} \approx 0.6024 \]

Calculamos el arcoseno:

\[ \theta_c = \arcsin(0.6024) \approx 37.04^\circ \]

Para la segunda pregunta, comparamos el ángulo de incidencia (θ = 45°) con el ángulo crítico calculado (θc = 37.04°):

Como θ = 45° > θc (37.04°), el rayo supera el límite de refracción.

Respuesta: El ángulo crítico es de 37.04°. Como el ángulo incidente de 45° es superior al ángulo crítico, el rayo experimenta reflexión interna total: no sale al aire y se refleja íntegramente hacia el interior del vidrio con un ángulo de 45° respecto a la normal.

Solución:

Es crucial recordar que la frecuencia de una onda luminosa nunca cambia al cambiar de medio, pues depende exclusivamente de la fuente que la emitió.

1. Calculamos la longitud de onda dentro del diamante:

\[ \lambda = \frac{\lambda_0}{n} \]

\[ \lambda = \frac{660 \text{ nm}}{2.42} \approx 272.73 \text{ nm} \]

2. Calculamos la frecuencia en el vacío mediante c = f · λ₀:

\[ f = \frac{c}{\lambda_0} = \frac{3 \times 10^8 \text{ m/s}}{660 \times 10^{-9} \text{ m}} \approx 4.545 \times 10^{14} \text{ Hz} \]

Dado que la frecuencia es invariante, la frecuencia dentro del diamante sigue siendo de 4.545 × 10¹⁴ Hz.

Respuesta: La longitud de onda se comprime hasta 272.73 nm y la frecuencia permanece inalterada en 4.545 × 10¹⁴ Hz.

Solución:

1. Refracción en la primera superficie (aire a acrílico):

\[ n_1 \sin(\theta_1) = n_2 \sin(\theta_2) \]

\[ \sin(\theta_2) = \frac{1.00 \times \sin(48^\circ)}{1.49} = \frac{0.7431}{1.49} \approx 0.4987 \]

\[ \theta_2 = \arcsin(0.4987) \approx 29.91^\circ \]

2. Refracción en la segunda superficie (acrílico a aire):

Como las caras son paralelas, la normal de la cara inferior es paralela a la normal de la cara superior. Por ángulos alternos internos entre paralelas, el nuevo ángulo de incidencia en la cara interna inferior (θ₃) es idéntico a θ₂:

\[ \theta_3 = \theta_2 = 29.91^\circ \]

Aplicamos de nuevo la Ley de Snell para salir al aire (donde el medio emisor es n₂ = 1.49 y el receptor es n₃ = 1.00):

\[ n_2 \sin(\theta_3) = n_3 \sin(\theta_4) \]

\[ 1.49 \times \sin(29.91^\circ) = 1.00 \times \sin(\theta_4) \]

Dado que 1.49 × sin(29.91°) = sin(48°):

\[ \sin(\theta_4) = \sin(48^\circ) \implies \theta_4 = 48^\circ \]

Respuesta: El haz entra al material con un ángulo de 29.91° y emerge nuevamente al aire con un ángulo de 48°. El rayo emergente es perfectamente paralelo al rayo incidente original, sufriendo únicamente un desplazamiento lateral.

Solución:

a) Para el rayo que incide a θ₁ = 30°:

\[ n_1 \sin(\theta_1) = n_2 \sin(\theta_2) \]

\[ 1.62 \times \sin(30^\circ) = 1.33 \times \sin(\theta_2) \]

\[ 1.62 \times 0.5000 = 1.33 \times \sin(\theta_2) \]

\[ 0.8100 = 1.33 \times \sin(\theta_2) \implies \sin(\theta_2) = \frac{0.8100}{1.33} \approx 0.6090 \]

\[ \theta_2 = \arcsin(0.6090) \approx 37.52^\circ \]

Como el índice disminuye al pasar al agua, el ángulo de refracción es mayor que el incidente (se aleja de la normal).

b) Para calcular el ángulo crítico vidrio-agua:

\[ \sin(\theta_c) = \frac{n_{\text{menor}}}{n_{\text{mayor}}} = \frac{1.33}{1.62} \approx 0.8210 \]

\[ \theta_c = \arcsin(0.8210) \approx 55.19^\circ \]

Respuesta: Para una incidencia de 30°, el rayo se refracta en el agua con 37.52°. El ángulo crítico de la interfaz es de 55.19°; cualquier ángulo mayor a este provocará reflexión total dentro del vidrio.

Solución:

Para que la señal óptica viaje miles de kilómetros sin perder energía por los costados, la luz debe permanecer atrapada por reflexión interna total dentro del núcleo.

1. Calculamos el ángulo crítico de confinamiento:

\[ \sin(\theta_c) = \frac{n_{\text{funda}}}{n_{\text{núcleo}}} = \frac{1.42}{1.50} \approx 0.9467 \]

\[ \theta_c = \arcsin(0.9467) \approx 71.21^\circ \]

2. Evaluamos el ángulo de incidencia dentro del núcleo:

El rayo incide contra la pared de la cubierta con θ = 75°.

Comparamos: 75° > 71.21°.

Respuesta: El ángulo crítico es de 71.21°. Como el ángulo con el que golpea la pared interior (75°) es mayor que el ángulo crítico, se produce una reflexión interna total al 100%, por lo que la señal lumínica no se fugará y continuará rebotando eficientemente a lo largo del núcleo de la fibra.

Solución:

Cuando la luz sale del agua hacia el aire (n₂ = 1.00), los rayos que provienen del pez se alejan de la normal al salir a la superficie. Para el ojo humano, el cerebro prolonga las líneas visuales en línea recta, haciendo que el objeto parezca estar más cerca de la superficie de lo que realmente está.

Para ángulos visuales pequeños (observación casi vertical), la relación geométrica entre profundidad real (h) y aparente (h') se aproxima mediante la razón de los índices:

\[ \frac{h'}{h} = \frac{n_{\text{observador}}}{n_{\text{objeto}}} \]

Identificamos las variables:

• h = 1.80 m (profundidad real)
• n_objeto = 1.33 (medio donde está el pez)
• n_observador = 1.00 (medio donde está el ojo, aire)

Despejamos la profundidad aparente (h'):

\[ h' = h \times \frac{n_{\text{observador}}}{n_{\text{objeto}}} = 1.80 \text{ m} \times \frac{1.00}{1.33} \approx 1.353 \text{ m} \]

Respuesta: El pez parece estar a una profundidad aparente de aproximadamente 1.35 metros (casi 45 cm más arriba de su posición física real). Por esta razón, los pescadores con lanza aprenden intuitivamente a apuntar por debajo de la imagen que ven.

🎯 Ejercicios para Practicar de la Ley de Snell

Ahora es tu turno de demostrar lo que has aprendido. Intenta resolver los siguientes 3 problemas en tu libreta antes de desplegar la solución para comprobar tus resultados:

📥 Descargar Guía Completa de la Ley de Snell en PDF

¿Tienes examen pronto o necesitas repasar sin conexión a internet? Descarga nuestra guía completa con formulario resumen, diagramas vectoriales de alta resolución y ejercicios de nivel bachillerato y universidad.

📝 Examen de la Ley de Snell y Refracción

Es momento de evaluar tu aprendizaje con este examen interactivo oficial de Fisimat. ¿Podrás obtener las 10 preguntas correctas a la primera? 🚀

❓ Preguntas Frecuentes sobre la Ley de Snell

1. ¿Qué ocurre si un rayo de luz incide de forma perpendicular a la superficie (\(\theta_1 = 0^\circ\))?
Si el rayo incide perpendicularmente a la superficie divisoria, el ángulo respecto a la recta normal es \(\theta_1 = 0^\circ\). Aplicando la Ley de Snell: \(n_1 \sin(0^\circ) = n_2 \sin(\theta_2) \implies \sin(\theta_2) = 0\), por lo que \(\theta_2 = 0^\circ\). El rayo continúa en línea recta sin desviarse, aunque su velocidad y su longitud de onda sí se modifican en el segundo medio.

2. ¿Por qué un pez en el agua parece estar más cerca de la superficie de lo que realmente está?
Debido al fenómeno de profundidad aparente: los rayos de luz que emergen del agua (\(n \approx 1.33\)) hacia el aire (\(n \approx 1.00\)) se refractan alejándose de la normal. El cerebro humano prolonga los rayos rectilíneamente en línea recta hacia atrás, proyectando una imagen virtual a una profundidad menor que la real.

3. ¿Cuándo se produce la reflexión interna total y cuál es su utilidad práctica?
Ocurre exclusivamente cuando la luz viaja desde un medio con mayor índice de refracción hacia uno con menor índice (\(n_1 > n_2\)) y el ángulo de incidencia supera el ángulo crítico (\(\theta_1 > \theta_c\)). En ese punto no hay rayo refractado y el 100% de la luz se refleja internamente, principio físico fundamental que permite el funcionamiento de la fibra óptica moderna.

Conclusión

La Ley de Snell y el índice de refracción son los pilares fundamentales sobre los cuales se sostienen desde los lentes que usamos a diario hasta las redes globales de fibra óptica submarinas. Recuerda siempre medir los ángulos respecto a la recta normal y comprobar que el seno del ángulo nunca exceda la unidad. Te invitamos a continuar aprendiendo más temas en nuestra sección de óptica y cinemática en Fisimat.
