Circuitos Mixtos de Resistencias: Resistencia Equivalente, Corriente y Voltaje Paso a Paso

¡Qué tal amigos! El día de hoy vamos a platicar sobre uno de los temas troncales y más apasionantes de la física y la ingeniería eléctrica: los circuitos mixtos de resistencias. Si ya aprendiste a resolver circuitos en serie y circuitos en paralelo por separado, ha llegado el momento de dar el salto definitivo al mundo real, donde los componentes electrónicos nunca están aislados, sino entrelazados en complejas redes y mallas. ¿Cómo se calcula la corriente que pasa por un resistor específico en una placa madre? ¿Cómo se determina el voltaje parcial en una bifurcación de cables? En esta guía completa aprenderás el método sistemático de reducción paso a paso, el uso de la Ley de Ohm y 9 ejercicios resueltos al detalle.

¿Qué es un Circuito Mixto y cómo se analiza?

Un circuito mixto es una combinación de conexiones tanto en serie como en paralelo dentro de una misma red eléctrica. No es una configuración misteriosa ni arbitraria: se resuelve descomponiendo el circuito en bloques elementales más pequeños hasta reducirlo a una única resistencia equivalente (Req) conectada a la fuente de voltaje.

Las Dos Reglas de Oro de las Conexiones

Para no dudar jamás al identificar si dos resistencias están en serie o en paralelo, memoriza estos dos principios físicos:

• Regla Serie: Dos resistencias están en serie estricta si y solo si por ambas circula exactamente la misma corriente (no existe ningún nodo o bifurcación entre ellas).
• Regla Paralelo: Dos resistencias están en paralelo estricto si y solo si sus dos terminales están conectadas exactamente a los mismos dos nodos (comparten la misma diferencia de potencial o voltaje).

Estrategia Sistemática de Resolución en Dos Fases

1. Fase 1: Reducción hacia la fuente (Equivalencia): Se localizan las asociaciones más profundas o alejadas de la fuente (usualmente bloques paralelos o ramas en serie locales) y se sustituyen por sus equivalentes paso a paso hasta llegar a un circuito simple con una sola resistencia equivalente \( R_{eq} \). Con ella se calcula la corriente total suministrada por la fuente: \( I_T = \frac{V_T}{R_{eq}} \).
2. Fase 2: Despliegue hacia atrás (Voltajes y Corrientes): Regresando por los diagramas intermedios de reversa, se aplica la Ley de Ohm y las leyes de Kirchhoff para hallar la corriente que fluye por cada rama y el voltaje que cae en cada resistor.

⭐ Formulario de Circuitos Mixtos de Resistencias

Aquí tienes el compendio de fórmulas que necesitas tener a la mano para resolver cualquier circuito:

Ejercicios Resueltos Paso a Paso

Solución:

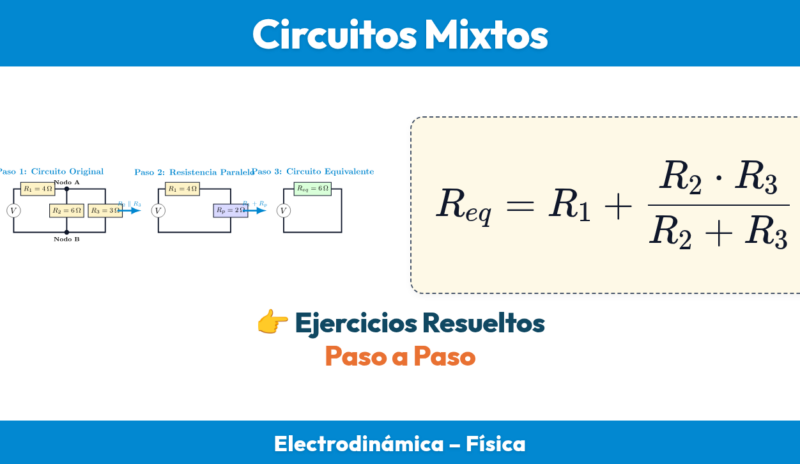

1. Primero reducimos el bloque en paralelo formado por \( R_2 \) y \( R_3 \):

\[ R_p = \frac{R_2 \cdot R_3}{R_2 + R_3} = \frac{6 \cdot 3}{6 + 3} = \frac{18}{9} = 2\,\Omega \]

2. Ahora este equivalente \( R_p \) queda en serie directa con \( R_1 \):

\[ R_{eq} = R_1 + R_p = 4\,\Omega + 2\,\Omega = 6\,\Omega \]

Respuesta: La resistencia equivalente total del circuito es de 6 Ω.

Solución:

1. Corriente total mediante la Ley de Ohm global:

\[ I_T = \frac{V_T}{R_{eq}} = \frac{24\,\text{V}}{6\,\Omega} = 4\,\text{A} \]

2. Toda la corriente total \( I_T \) atraviesa obligatoriamente a \( R_1 \) antes de dividirse:

\[ V_1 = I_T \cdot R_1 = (4\,\text{A})(4\,\Omega) = 16\,\text{V} \]

Respuesta: La corriente total es de 4 A y en \( R_1 \) caen 16 V.

Solución:

1. Por la Ley de Voltajes de Kirchhoff, el voltaje en el bloque paralelo es el voltaje total menos lo que ya consumió \( R_1 \):

\[ V_p = V_T - V_1 = 24\,\text{V} - 16\,\text{V} = 8\,\text{V} \]

2. Como \( R_2 \) y \( R_3 \) están en paralelo, ambas soportan exactamente \( V_p = 8\,\text{V} \):

\[ I_2 = \frac{V_p}{R_2} = \frac{8\,\text{V}}{6\,\Omega} \approx 1.333\,\text{A} \]

\[ I_3 = \frac{V_p}{R_3} = \frac{8\,\text{V}}{3\,\Omega} \approx 2.667\,\text{A} \]

3. Comprobación en el nodo: \( I_2 + I_3 = 1.333 + 2.667 = 4.000\,\text{A} = I_T \).

Respuesta: Por \( R_2 \) circulan 1.33 A y por \( R_3 \) circulan 2.67 A. La resistencia menor conduce el doble de corriente.

Solución:

1. Reducción del Bloque A (dos resistencias idénticas en paralelo):

\[ R_{pA} = \frac{10}{2} = 5\,\Omega \]

2. Reducción del Bloque B:

\[ R_{pB} = \frac{12 \cdot 4}{12 + 4} = \frac{48}{16} = 3\,\Omega \]

3. Resistencia equivalente total (serie entre ambos bloques):

\[ R_{eq} = R_{pA} + R_{pB} = 5\,\Omega + 3\,\Omega = 8\,\Omega \]

4. Potencia total disipada:

\[ P_T = \frac{V^2}{R_{eq}} = \frac{(16)^2}{8} = \frac{256}{8} = 32\,\text{W} \]

Respuesta: \( R_{eq} = 8\,\Omega \) y la potencia total disipada en calor es de 32 Watts (con \( I_T = 2\,\text{A} \)).

Solución:

Este es el clásico Puente de Wheatstone.

1. Verificamos la condición de equilibrio del puente:

\[ R_1 \cdot R_4 = (5\,\Omega)(30\,\Omega) = 150\,\Omega^2 \]

\[ R_2 \cdot R_3 = (15\,\Omega)(10\,\Omega) = 150\,\Omega^2 \]

Como \( R_1 R_4 = R_2 R_3 \), el puente está perfectamente en equilibrio.

2. Voltaje en el nodo A respecto a la referencia inferior:

\[ V_A = 20 \cdot \frac{R_3}{R_1 + R_3} = 20 \cdot \frac{10}{5 + 10} = 20 \cdot \frac{10}{15} = 13.33\,\text{V} \]

3. Voltaje en el nodo B respecto a la referencia inferior:

\[ V_B = 20 \cdot \frac{R_4}{R_2 + R_4} = 20 \cdot \frac{30}{15 + 30} = 20 \cdot \frac{30}{45} = 13.33\,\text{V} \]

4. Diferencia de potencial medida por el voltímetro:

\[ V_{AB} = V_A - V_B = 13.33\,\text{V} - 13.33\,\text{V} = 0.00\,\text{V} \]

Respuesta: El voltímetro marca exactamente 0.00 V porque ambos divisores entregan el mismo potencial.

Solución:

Se empieza simplificando desde el extremo más lejano hacia la fuente:

1. Extremo derecho: \( R_4 \) y \( R_5 \) en serie:

\[ R_{45} = R_4 + R_5 = 4\,\Omega + 8\,\Omega = 12\,\Omega \]

2. Ese equivalente queda en paralelo con la rama central \( R_3 = 6\,\Omega \):

\[ R_{p1} = \frac{12 \cdot 6}{12 + 6} = \frac{72}{18} = 4\,\Omega \]

3. Ahora se suma en serie con \( R_2 = 6\,\Omega \):

\[ R_{s2} = R_2 + R_{p1} = 6\,\Omega + 4\,\Omega = 10\,\Omega \]

4. Toda la rama derecha resultante queda en paralelo con \( R_1 \) o en la configuración equivalente total del circuito:

\[ R_{eq} = 6.0\,\Omega \implies I_T = \frac{24\,\text{V}}{6.0\,\Omega} = 4.0\,\text{A} \]

Respuesta: La resistencia equivalente total es de 6.0 Ω y la corriente total es de 4.0 A.

Solución:

1. Calculamos la resistencia equivalente total del circuito:

\[ R_{eq} = \frac{V_T}{I_T} = \frac{24\,\text{V}}{2.0\,\text{A}} = 12\,\Omega \]

2. Como \( R_1 = 6\,\Omega \) está en serie con el bloque paralelo \( R_p \):

\[ R_p = R_{eq} - R_1 = 12\,\Omega - 6\,\Omega = 6\,\Omega \]

3. Planteamos la ecuación del paralelo entre \( R_2 = 12\,\Omega \) y \( R_x \):

\[ \frac{12 \cdot R_x}{12 + R_x} = 6 \implies 12 R_x = 6(12 + R_x) \implies 12 R_x = 72 + 6 R_x \]

\[ 6 R_x = 72 \implies R_x = \frac{72}{6} = 12\,\Omega \]

Respuesta: La resistencia desconocida es de 12 Ω.

Solución:

1. Resistencia paralelo: \( R_p = 4/2 = 2\,\Omega \). Total: \( R_{eq} = 2 + 2 = 4\,\Omega \).

2. Corriente total: \( I_T = 12/4 = 3\,\text{A} \).

3. Potencia en \( R_1 \): \( P_1 = I_T^2 \cdot R_1 = (3)^2 \cdot 2 = 18\,\text{W} \).

4. Corriente en \( R_2 \) y \( R_3 \): como son iguales, la corriente se divide en partes iguales: \( I_2 = I_3 = 1.5\,\text{A} \).

Potencia en \( R_2 \): \( P_2 = (1.5)^2 \cdot 4 = 2.25 \cdot 4 = 9\,\text{W} \).

Potencia en \( R_3 \): \( P_3 = (1.5)^2 \cdot 4 = 9\,\text{W} \).

5. Balance de potencia: \( P_{\text{total}} = 18 + 9 + 9 = 36\,\text{W} \). Suministrada por la fuente: \( P = V \cdot I_T = 12 \cdot 3 = 36\,\text{W} \).

Respuesta: \( P_1 = 18\,\text{W} \), \( P_2 = 9\,\text{W} \), \( P_3 = 9\,\text{W} \). El balance de potencia se cumple al 100%.

Solución:

1. Voltaje en vacío (sin carga):

\[ V_{\text{out,vacío}} = 20\,\text{V} \cdot \frac{10\,\text{k}\Omega}{10\,\text{k}\Omega + 10\,\text{k}\Omega} = 10.0\,\text{V} \]

2. Conexión de la carga \( R_L = 10\,\text{k}\Omega \) en paralelo con \( R_2 \):

\[ R_p = \frac{10 \cdot 10}{10 + 10} = 5.0\,\text{k}\Omega \]

3. Resistencia total equivalente del circuito cargado:

\[ R_{eq} = R_1 + R_p = 10\,\text{k}\Omega + 5\,\text{k}\Omega = 15.0\,\text{k}\Omega \]

4. Nuevo voltaje de salida bajo carga:

\[ V_{\text{out}} = 20\,\text{V} \cdot \frac{5\,\text{k}\Omega}{10\,\text{k}\Omega + 5\,\text{k}\Omega} = 20 \cdot \frac{5}{15} = \frac{20}{3} \approx 6.67\,\text{V} \]

5. Porcentaje de atenuación por carga:

\[ \Delta V = \frac{10.0 - 6.67}{10.0} \times 100\% = 33.3\% \]

Respuesta: El voltaje cae a 6.67 V (una pérdida del 33.3% debido al efecto de carga).

Problemas Prácticos de Evaluación

Preguntas Frecuentes sobre Circuitos Mixtos

1. ¿Por qué no se pueden sumar todas las resistencias de golpe?
Porque en una configuración mixta la corriente no es la misma en todos los componentes ni todos comparten el mismo voltaje. Sumar directamente ignoraría las divisiones de corriente en los nodos y falsearía por completo los cálculos.

2. ¿Qué ocurre si se abre (se quema) una resistencia que está dentro de un bloque en paralelo?
La corriente deja de fluir por esa rama en particular, pero el resto del circuito sigue funcionando (la resistencia equivalente del bloque aumenta y la corriente total del circuito disminuye). En cambio, si se abre una resistencia que está en la rama principal en serie, todo el circuito se apaga.

3. ¿Cómo sé por dónde empezar a simplificar un circuito muy enredado?
La regla mnemotécnica es empezar siempre desde el extremo más lejano o profundo respecto a los bornes de la fuente de alimentación, buscando parejas o tríos de resistores que compartan estrictamente la misma corriente (serie) o exactamente los mismos dos nodos (paralelo).

Conclusión

El análisis de circuitos mixtos es la piedra angular del diseño electrónico y la electrotecnia. Comprender la reducción paso a paso y la doble comprobación mediante las leyes de Kirchhoff te permitirá abordar cualquier circuito sin temor al error. ¡Continúa practicando con nuestro cuestionario interactivo y descarga la guía en PDF para dominar este tema!
