Principio de Pascal y Prensa Hidráulica: Fórmulas y Ejercicios Resueltos

¡Qué tal amigos! El día de hoy vamos a platicar sobre uno de los principios más asombrosos y útiles de la física clásica: el Principio de Pascal y el funcionamiento de la prensa hidráulica. ¿Alguna vez te has preguntado cómo es posible que una persona pueda frenar un camión de varias toneladas simplemente pisando un pedal? ¿O cómo los gatos hidráulicos de los talleres mecánicos pueden elevar camionetas enteras con solo bombear una pequeña palanca? La respuesta reside en una propiedad única de los líquidos incompresibles: la capacidad de transmitir presiones íntegramente en todas direcciones. En esta guía completa desmenuzaremos las fórmulas, la ventaja mecánica y 9 ejercicios resueltos paso a paso para que domines este tema en tus exámenes.

¿Qué es el Principio de Pascal y cómo funciona la Prensa Hidráulica?

En el siglo XVII, el físico y matemático francés Blaise Pascal descubrió un comportamiento extraordinario en los fluidos en reposo contenidos en recipientes cerrados: a diferencia de los gases, los líquidos no se comprimen fácilmente. Si aplicas una fuerza sobre la superficie de un líquido, esa perturbación no se atenúa ni se pierde: se distribuye por igual a cada rincón del recipiente.

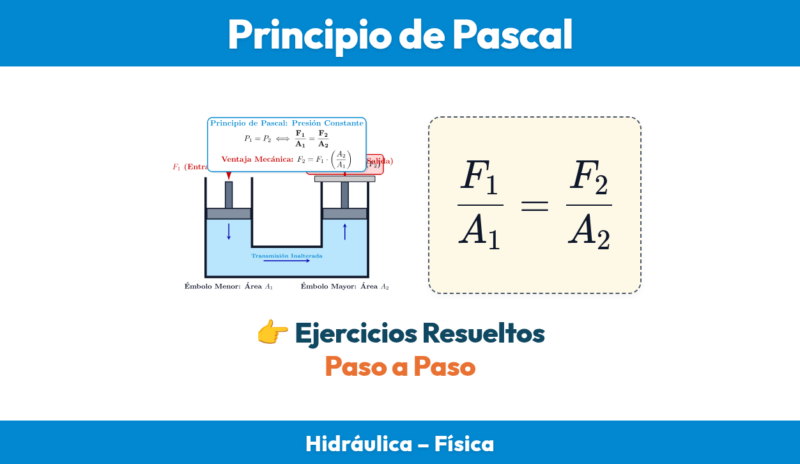

La Prensa Hidráulica y la Multiplicación de Fuerzas

La prensa hidráulica consiste en dos cilindros de diferente sección transversal comunicados por su base, llenos de un fluido incompresible (generalmente aceite hidráulico) y cerrados por émbolos ajustados. Si aplicamos una fuerza modesta F₁ en el émbolo menor de área A₁, generamos una presión P₁ = F₁ / A₁. Debido al Principio de Pascal, esta misma presión se propaga instantáneamente hacia el émbolo mayor de área A₂, generando una fuerza ascendente F₂ = P · A₂.

Ventaja Mecánica y Conservación del Trabajo

Un error muy común es creer que la prensa hidráulica "crea energía de la nada". La primera ley de la termodinámica y el principio de conservación de la energía son inviolables: el trabajo realizado sobre el émbolo menor es idéntico al trabajo realizado por el émbolo mayor (despreciando pérdidas por fricción):

W₁ = W₂ ⟹ F₁ · h₁ = F₂ · h₂

Dado que el volumen de líquido desalojado en el émbolo menor (V₁ = A₁ · h₁) debe ser igual al volumen que asciende en el émbolo mayor (V₂ = A₂ · h₂), si el área A₂ es 20 veces mayor que A₁, la fuerza F₂ se multiplica por 20, pero la distancia h₂ que asciende el émbolo mayor será 20 veces menor que h₁. Ganas fuerza a costa de perder recorrido.

⭐ Formulario de Principio de Pascal y Prensa Hidráulica

Aquí tienes el compendio de fórmulas que necesitas tener a la mano para resolver cualquier problema de hidráulica y prensas:

Donde:

• P = Presión en Pascales (\( \text{Pa} = \text{N/m}^2 \)).
• F = Fuerza perpendicular aplicada en Newtons (\( \text{N} \)).
• A = Área transversal del émbolo en metros cuadrados (\( \text{m}^2 \)).

Donde:

• F₁ = Fuerza en el émbolo menor (entrada).
• A₁ = Área de la sección transversal del émbolo menor.
• F₂ = Fuerza obtenida en el émbolo mayor (salida o carga).
• A₂ = Área de la sección transversal del émbolo mayor.

Donde:

• d₁, d₂ = Diámetros de los émbolos menor y mayor respectivamente.
• r₁, r₂ = Radios de los émbolos menor y mayor.

Donde:

• h₁ = Distancia descendida por el émbolo menor.
• h₂ = Distancia ascendida por el émbolo mayor.

Ejercicios Resueltos Paso a Paso

Solución:

Identificamos los datos conocidos:

• Área del émbolo menor: \( A_1 = 20\,\text{cm}^2 \)
• Área del émbolo mayor: \( A_2 = 450\,\text{cm}^2 \)
• Fuerza en el émbolo mayor: \( F_2 = 13\,500\,\text{N} \)
• Fuerza en el émbolo menor: \( F_1 = ? \)

Aplicamos la fórmula de la prensa hidráulica:

\[ \frac{F_1}{A_1} = \frac{F_2}{A_2} \]

Despejamos la fuerza menor \( F_1 \):

\[ F_1 = F_2 \cdot \frac{A_1}{A_2} \]

Sustituimos los valores numéricos (las unidades de área en cm² se cancelan mutuamente):

\[ F_1 = 13\,500 \cdot \frac{20}{450} = 13\,500 \cdot 0.0444 \approx 600\,\text{N} \]

Respuesta: Se requiere aplicar una fuerza de solo 600 N (equivalente a sostener una masa de aprox. 61.2 kg) para levantar una carga de 13,500 N (1,377 kg).

Solución:

Convertimos el área \( A_1 \) a metros cuadrados en el SI:

\[ A_1 = 20\,\text{cm}^2 \times \left( \frac{1\,\text{m}}{100\,\text{cm}} \right)^2 = 20 \times 10^{-4}\,\text{m}^2 = 0.002\,\text{m}^2 \]

Calculamos la presión con \( F_1 = 600\,\text{N} \):

\[ P = \frac{F_1}{A_1} = \frac{600\,\text{N}}{0.002\,\text{m}^2} = 300\,000\,\text{Pa} \]

Comprobamos en el émbolo mayor con \( A_2 = 450 \times 10^{-4}\,\text{m}^2 = 0.045\,\text{m}^2 \):

\[ P = \frac{F_2}{A_2} = \frac{13\,500\,\text{N}}{0.045\,\text{m}^2} = 300\,000\,\text{Pa} \]

Respuesta: La presión en cualquier punto del fluido es de 300,000 Pa (300 kPa), confirmando el postulado de Pascal de presión uniforme.

Solución:

Dado que el área de un círculo es \( A = \frac{\pi}{4} d^2 \), la relación de áreas se simplifica al cociente cuadrático de diámetros:

\[ \frac{F_2}{F_1} = \frac{A_2}{A_1} = \frac{\frac{\pi}{4} d_2^2}{\frac{\pi}{4} d_1^2} = \left( \frac{d_2}{d_1} \right)^2 \]

Despejamos \( F_2 \):

\[ F_2 = F_1 \left( \frac{d_2}{d_1} \right)^2 = 150 \cdot \left( \frac{24}{4} \right)^2 = 150 \cdot (6)^2 = 150 \cdot 36 = 5400\,\text{N} \]

Respuesta: La fuerza de salida es de 5,400 N. La ventaja mecánica del sistema es de 36 a 1.

Solución:

Aplicamos la conservación de volumen incompresible:

\[ A_1 \cdot h_1 = A_2 \cdot h_2 \implies h_2 = h_1 \cdot \frac{A_1}{A_2} = \frac{h_1}{(d_2/d_1)^2} \]

Sustituimos \( h_1 = 18\,\text{cm} \) y la relación cuadrática 36:

\[ h_2 = \frac{18\,\text{cm}}{36} = 0.5\,\text{cm} = 5.0\,\text{mm} \]

Comprobamos el trabajo mecánico:

\[ W_1 = F_1 \cdot h_1 = 150\,\text{N} \cdot 0.18\,\text{m} = 27.0\,\text{J} \]

\[ W_2 = F_2 \cdot h_2 = 5400\,\text{N} \cdot 0.005\,\text{m} = 27.0\,\text{J} \]

Respuesta: El pistón mayor asciende 5.0 mm, preservando exactamente el trabajo de 27.0 Joules.

Solución:

1. Fuerza sobre el émbolo menor gracias a la palanca:

\[ F_1 = F_{\text{manual}} \cdot VM_{\text{palanca}} = 80\,\text{N} \cdot 5 = 400\,\text{N} \]

2. Multiplicación hidráulica entre los cilindros:

\[ VM_{\text{hid}} = \frac{A_2}{A_1} = \frac{240\,\text{cm}^2}{8\,\text{cm}^2} = 30 \]

\[ F_2 = F_1 \cdot VM_{\text{hid}} = 400\,\text{N} \cdot 30 = 12\,000\,\text{N} \]

3. Masa que puede elevarse con \( g = 9.81\,\text{m/s}^2 \):

\[ m = \frac{F_2}{g} = \frac{12\,000\,\text{N}}{9.81\,\text{m/s}^2} \approx 1223.2\,\text{kg} \]

Respuesta: Puede levantar una carga de 12,000 N (1.22 toneladas) combinando la ventaja mecánica de la palanca y la hidráulica.

Solución:

1. Presión hidráulica en la línea de frenos:

\[ P = \frac{F_m}{A_m} = \frac{350\,\text{N}}{3.5 \times 10^{-4}\,\text{m}^2} = 1.0 \times 10^6\,\text{Pa} = 10\,\text{bar} \]

2. Fuerza ejercida por cada uno de los pistones del cálper:

\[ F_p = P \cdot A_p = (1.0 \times 10^6\,\text{Pa}) \cdot (21 \times 10^{-4}\,\text{m}^2) = 2100\,\text{N} \]

3. Fuerza total de compresión sobre el disco (2 pistones):

\[ F_{\text{disco}} = 2 \cdot F_p = 2 \cdot 2100\,\text{N} = 4200\,\text{N} \]

Respuesta: La pinza ejerce una fuerza de sujeción total de 4,200 N sobre el disco, multiplicando la fuerza del pie por un factor de 12.

Solución:

1. Fuerza de peso y presión ejercida sobre el pistón superior:

\[ F_2 = m \cdot g = 1800\,\text{kg} \cdot 9.81\,\text{m/s}^2 = 17\,658\,\text{N} \]

\[ P_2 = \frac{F_2}{A_2} = \frac{17\,658\,\text{N}}{0.05\,\text{m}^2} = 353\,160\,\text{Pa} \]

2. Presión hidrostática debida a la columna de 1.5 m de aceite:

\[ P_{\text{col}} = \rho \cdot g \cdot h = 880 \cdot 9.81 \cdot 1.5 = 12\,949\,\text{Pa} \]

3. Presión total que debe vencer el pistón inferior en la base:

\[ P_1 = P_2 + P_{\text{col}} = 353\,160 + 12\,949 = 366\,109\,\text{Pa} \]

4. Fuerza en el pistón de bombeo A₁ (0.0025 m²):

\[ F_1 = P_1 \cdot A_1 = 366\,109\,\text{Pa} \cdot 0.0025\,\text{m}^2 \approx 915.3\,\text{N} \]

Respuesta: Se requiere aplicar 915.3 N en el pistón inferior.

Solución:

Partimos de la definición de presión: \( P = \frac{F}{A} \implies A = \frac{F}{P} \):

\[ A_2 = \frac{60\,000\,\text{N}}{12 \times 10^6\,\text{Pa}} = 0.005\,\text{m}^2 = 50\,\text{cm}^2 \]

Relacionamos el área con el diámetro cilíndrico \( A = \frac{\pi}{4} d^2 \):

\[ d_2 = \sqrt{\frac{4 A_2}{\pi}} = \sqrt{\frac{4(0.005)}{\pi}} = \sqrt{0.006366} \approx 0.0798\,\text{m} \approx 7.98\,\text{cm} \]

Respuesta: El cilindro debe tener un diámetro interno de al menos 8.0 cm (80 mm).

Solución:

1. Fuerza teórica ideal sin fricción:

\[ F_{2,\text{ideal}} = F_1 \cdot \frac{A_2}{A_1} = 200\,\text{N} \cdot 25 = 5000\,\text{N} \]

2. Aplicamos la eficiencia o rendimiento \( \eta = 0.85 \):

\[ F_{2,\text{real}} = \eta \cdot F_{2,\text{ideal}} = 0.85 \cdot 5000\,\text{N} = 4250\,\text{N} \]

Respuesta: La fuerza real aprovechable es de 4,250 N (los 750 N restantes se disipan en fricción térmica en los sellos).

Problemas Prácticos de Evaluación

Preguntas Frecuentes sobre el Principio de Pascal

1. ¿Por qué el Principio de Pascal solo funciona de forma óptima con líquidos y no con gases?
Porque los líquidos son prácticamente incompresibles (su volumen no disminuye significativamente bajo presión), por lo que transmiten la fuerza de inmediato. En cambio, los gases son altamente compresibles: al presionar un pistón con aire, gran parte de la energía se gasta en comprimir el gas antes de que comience a mover el segundo émbolo.

2. ¿Qué ocurre si entra una burbuja de aire en los frenos hidráulicos de un automóvil?
Ocurre la falla conocida como "pedal esponjoso": al pisar el freno, la presión comprime la burbuja de aire en lugar de empujar las pastillas contra el disco, reduciendo drásticamente la capacidad de frenado. Por eso es obligatorio "purgar" el circuito de frenos.

3. ¿Se gana energía con una prensa hidráulica?
No. La prensa hidráulica es un multiplicador de fuerza, no de energía. El trabajo realizado sobre el pistón menor es exactamente igual al trabajo realizado por el pistón mayor (\( F_1 h_1 = F_2 h_2 \)). Lo que se gana en fuerza se compensa exactamente con una menor distancia recorrida.

Conclusión

El Principio de Pascal es una de las demostraciones más elegantes de cómo la física teórica se traduce en tecnología cotidiana indispensable: desde las maquinarias pesadas de construcción hasta los frenos de alta precisión de un vehículo. ¡Sigue practicando con nuestro cuestionario interactivo y descarga la guía en PDF para dominar este tema!
